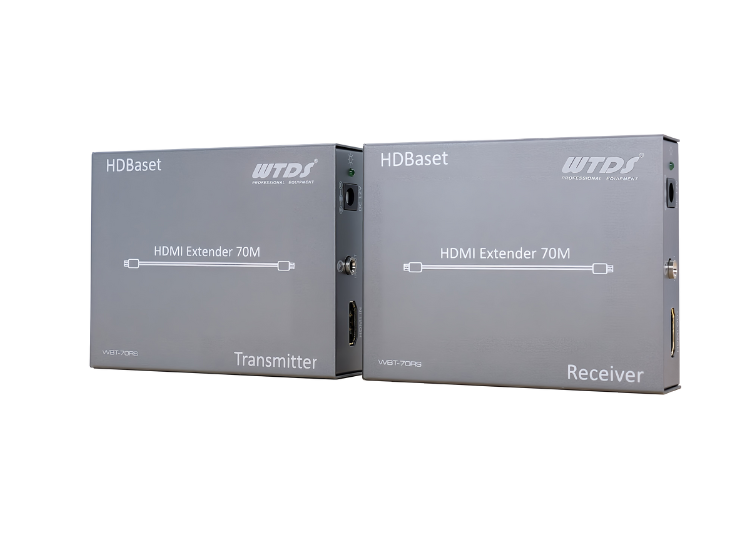

WBT-B70RS  HDBaseT傳輸器(圖)
WBT-B70RS
WBT-B70RS  HDBaseT傳輸器
通過WBT-B70RS高解析HDBaseT傳輸器獨有的影像傳輸處理技術,可以將高解析視頻影像完全無壓縮、無延遲的傳輸至顯示終端。
  1. 1、支持全高清1080p@60Hz,3D,4K×2K/30Hz的HDMI信號傳輸;
  2. 2、1080p高解析訊號通過Cat6a線可延長70米;@4K×2K/30Hz 30米
  3. 3、採用HDBaseT技術;支援HDMI圖像信號無壓縮、無延時傳輸;
  4. 4、支援雙向紅外線訊號回傳以及序列通訊RS-232信號雙向傳輸;
  5. 5、支持HDCP、CEC、24位元色彩;
  6. 6、支援未壓縮音訊LPCM和壓縮音訊DTS-HD,Dolby True HD;
  7. 7、採用POC供電技術,只需要發射或接收端其中一端供24V電源即可;
前往購買
歡迎來電 03-4222385 洽詢

WBT-B70RS是一款高性能的HDBaseT影像傳輸器,其主要功能是通過一條網路線將HDMI影像訊號無壓縮、無延遲的傳輸70米的距離,

可以支援4K*2K的超高解析度傳輸,同時支援IR遙控訊號雙向傳輸和RS-232序列訊號的雙向傳輸。

通常高解析訊號延伸器需要在發送端將訊號壓縮編碼成為可以通過網路線傳輸的訊號,再通過接收端將訊號解碼成為高解析視訊訊號。

由於晶片頻寬問題需要把影像信號進行比較大的壓縮,這樣導致整個影像品質出現大幅下降而變得很不清晰。

並且在編、解碼過程當中需要較長的時間,這樣導致傳輸至終端的圖像比原畫面有較長時間的延遲。

 通過WBT-B70RS高解析HDBaseT傳輸器獨有的影像傳輸處理技術,可以將高解析視頻影像完全無壓縮、無延遲的傳輸至顯示終端。

WBT-B70RS  HDBaseT傳輸器的優勢不僅僅是無壓縮、無延遲的傳輸高解析視訊訊號,也可同步延長RS-232序列通訊和IR遙控訊號等,

使用者可以通過一條網路線很方便的打包多種信號進行集中傳輸,很大程度上減少了使用者專案當中需要佈置多種不同線纜的問題,同時也大大的降低了用戶的相關成本

※本網站所提供產品規格內容如有變更,恕不另行通知。實際請以官方網站最新公告資訊為主。
型號
WBT-B70RS
Technical







HDMI ComplianceHDMI 2.0a
HDCP Compliance HDCP 2.2
Video Bandwidth10.2 Gbps
Video Resolutionsup to 4K2K@60Hz(4:2:0),4K2K@30Hz,1080P@120Hz, and 1080P 3D@60Hz
Color SpaceRGB, YCbCr 4:4:4, YCbCr 4:2:2
Color Depth10-bit, 12-bit, 16-bit
Audio FormatsPCM 2CH, LPCM 5.1, LPCM 7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
ESD ProtectionHuman body model — ±8kV (air-gap discharge) & ±4kV (contact discharge)
Connections








Inputs



TX


1x HDMI Type A [19-pin female]
1x 3.5mm Stereo Mini-jack [Infrared Receiver]
1x 3-pin Phoenix connector [RS-232]
RX1x RJ45 [HDMI & Propriety Data]
1x 3.5mm Stereo Mini-jack [Infrared Receiver]
Outputs




TX

1x RJ45 [HDMI & Propriety Data]
 1x 3.5mm Stereo Mini-jack [Infrared Emitter]
RX


1x HDMI Type A [19-pin female]
1x 3.5mm Stereo Mini-jack [Infrared Emitter]
 1x 3-pin Phoenix connector [RS-232]
Mechanical







HousingMetal Enclosure
DimensionsTX/RX: 65mm [W] x 115mm [D] x 17mm [H]
Net WeightTX/RX: 200g
Power Supply

Input: AC100 - 240V 50/60Hz

Output: DC 24V/1A (US/EU standards, CE/FCC/UL certified)

Power Consumption (Max)12W with PoC
Operation Temperature32 - 104°F / 0 - 40°C
Storage temperature-4 - 140°F / -20 - 60°C
Relative Humidity20 - 90% RH (no condensation)
